เหตุใดเบรกเกอร์วงจรขนาดเล็ก 2P 125A จึงจำเป็นสำหรับการป้องกันไฟฟ้ากระแสตรงที่เชื่อถือได้

เชิงนามธรรม:เนื่องจากระบบไฟฟ้าโซลาร์เซลล์และการสื่อสารสมัยใหม่ต้องพึ่งพาการกระจายพลังงานไฟฟ้ากระแสตรงที่เชื่อถือได้มากขึ้น การป้องกันวงจรที่มีประสิทธิภาพจึงกลายเป็นสิ่งจำเป็นกาแล็กซี่ฟิวส์ให้เซอร์กิตเบรกเกอร์ขนาดเล็ก 2P 125Aออกแบบมาสำหรับการใช้งาน DC ที่ต้องการการป้องกันโอเวอร์โหลด การป้องกันการลัดวงจร และการแยกวงจรอย่างปลอดภัย เบรกเกอร์เหล่านี้ใช้แพลตฟอร์ม YRM9-125DC รองรับระบบ DC แรงดันต่ำที่มีความต้องการสูง พร้อมการติดตั้งราง DIN, ความจุเบรกเกอร์ 10kA และเป็นไปตาม IEC 60947-2 และ กิกะไบต์/ที 14048.2

สารบัญ

• เบรกเกอร์วงจรขนาดเล็ก 2P 125A คืออะไร?
• เบรกเกอร์วงจรขนาดเล็ก 2P 125A ทำงานอย่างไร
• คุณสมบัติหลักคืออะไร?
• ข้อกำหนดทางเทคนิคมีอะไรบ้าง?
• พวกเขาใช้กันทั่วไปที่ไหน?
• คุณควรเลือก DC Circuit Breaker ที่เหมาะสมได้อย่างไร?
• คุณควรพิจารณาอะไรระหว่างการติดตั้ง?
• คำถามที่พบบ่อย
• บทสรุป

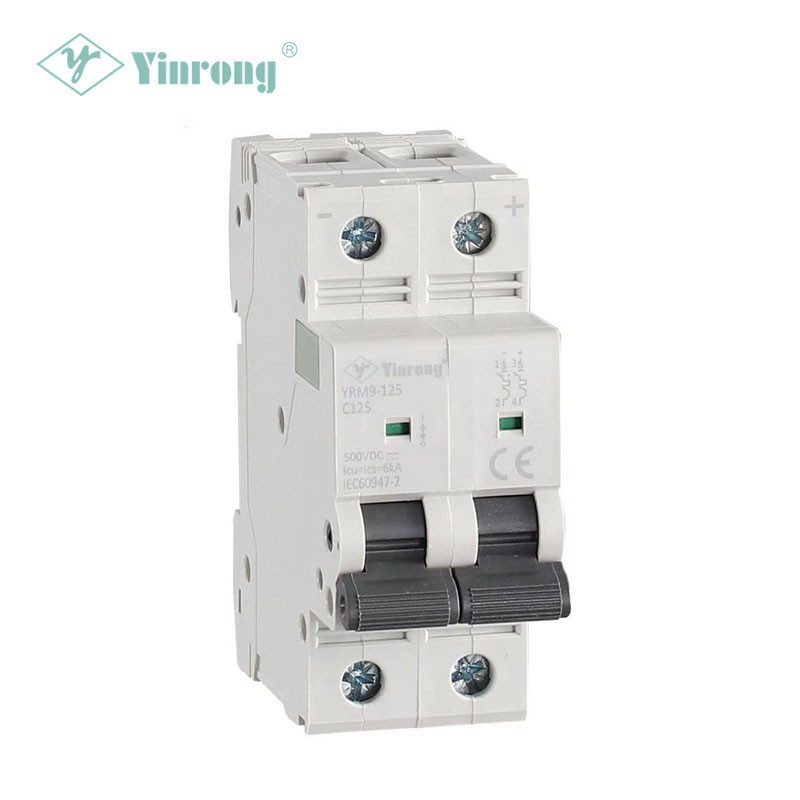

เบรกเกอร์วงจรขนาดเล็ก 2P 125A คืออะไร?

A เบรกเกอร์ขนาดเล็ก 2P 125Aเป็นอุปกรณ์ป้องกันไฟฟ้ากระแสตรงที่ออกแบบมาเพื่อขัดขวางสภาวะกระแสที่ผิดปกติและแยกวงจรเมื่อจำเป็น การกำหนด "2P" หมายถึงการกำหนดค่าแบบสองขั้ว ในขณะที่ 125A บ่งบอกถึงพิกัดกระแสไฟที่กำหนดของรุ่นเฉพาะ

แตกต่างจากฟิวส์ทั่วไปที่ปกติต้องมีการเปลี่ยนใหม่หลังการทำงาน สามารถรีเซ็ตเบรกเกอร์ได้หลังจากการตรวจสอบข้อบกพร่องที่เหมาะสม ทำให้มีประโยชน์อย่างยิ่งสำหรับระบบไฟฟ้าที่มีความสำคัญในการให้บริการ ประสิทธิภาพการบำรุงรักษา และการบูรณะอย่างรวดเร็ว

ตามข้อมูลผลิตภัณฑ์ที่ได้รับจาก Galaxy Fuse ซีรีส์ YRM9-125DC นั้นมีไว้สำหรับระบบ DC โดยเฉพาะโครงสร้างพื้นฐานการสื่อสารและระบบไฟฟ้าโซลาร์เซลล์. ตระกูลผลิตภัณฑ์รองรับการกำหนดค่า 1P, 2P, 3P และ 4P โดยมีพิกัดกระแสตั้งแต่ 80A ถึง 125A และการกำหนดค่าแรงดันไฟฟ้า DC ขยายจาก 250VDC ถึง 1000VDC ขึ้นอยู่กับจำนวนขั้ว

สำหรับผู้ซื้อที่เปรียบเทียบตัวเลือกการป้องกัน การทำความเข้าใจความแตกต่างระหว่างเบรกเกอร์ AC เอนกประสงค์และเบรกเกอร์ DC ที่ออกแบบตามวัตถุประสงค์เป็นสิ่งสำคัญ เนื่องจากการหยุดชะงักของข้อผิดพลาด DC ทำให้เกิดความท้าทายทางไฟฟ้าที่แตกต่างกัน การเลือกเบรกเกอร์ที่ได้รับการจัดอันดับโดยเฉพาะสำหรับแรงดันไฟฟ้ากระแสตรงและสภาวะข้อบกพร่องของระบบจะช่วยปรับปรุงความน่าเชื่อถือในการป้องกันโดยรวม

เบรกเกอร์วงจรขนาดเล็ก 2P 125A ทำงานอย่างไร

วัตถุประสงค์หลักของเบรกเกอร์วงจรขนาดเล็กคือการปลดวงจรเมื่อกระแสไฟฟ้าเกินสภาวะการทำงานที่ยอมรับได้ ในการติดตั้ง DC เบรกเกอร์ต้องได้รับการออกแบบและจัดอันดับอย่างเหมาะสมสำหรับแรงดันไฟฟ้าของระบบและกระแสไฟลัดที่คาดว่าจะเกิดขึ้น

หลักการป้องกันสามารถพิจารณาได้จากหน้าที่ที่สำคัญ 3 ประการ:

• การป้องกันการโอเวอร์โหลด:เบรกเกอร์จะตอบสนองเมื่อกระแสไฟฟ้ายังคงอยู่เหนือระดับการทำงานที่อนุญาตเป็นระยะเวลาที่เพียงพอ
• การป้องกันการลัดวงจร:โดยจะขัดจังหวะกระแสไฟฟ้าลัดที่สูงขึ้นอย่างมากอย่างรวดเร็วเพื่อลดความเสี่ยงที่อุปกรณ์จะเสียหาย
• การแยกตัว:สามารถตัดการเชื่อมต่อวงจรได้ในระหว่างการตรวจสอบ การบริการ หรือการบำรุงรักษา

ข้อมูลทางเทคนิค YRM9-125DC ระบุการทดสอบตามเวลาปัจจุบันที่ 1.05 นิ้ว, 1.3 นิ้ว, 8 นิ้ว และ 12 นิ้ว สำหรับเงื่อนไขการทดสอบที่ระบุไว้ ระดับกระแสฟอลต์ที่สูงกว่าจะสัมพันธ์กับพฤติกรรมการสะดุดอย่างรวดเร็ว ซึ่งรองรับฟังก์ชันป้องกันการลัดวงจรของเบรกเกอร์

คุณสมบัติที่สำคัญของเบรกเกอร์วงจรขนาดเล็ก 2P 125A คืออะไร?

เมื่อเลือกเซอร์กิตเบรกเกอร์ขนาดเล็ก DC สำหรับการใช้งานทางอุตสาหกรรมหรือพลังงานหมุนเวียน ควรประเมินประสิทธิภาพทางไฟฟ้าร่วมกับความสะดวกในการติดตั้งและความสามารถในการให้บริการในระยะยาว

1. การป้องกันสองขั้ว

การกำหนดค่า 2P เป็นโซลูชันที่ใช้งานได้จริงสำหรับวงจรจ่ายไฟ DC ซึ่งจำเป็นต้องเปลี่ยนหรือแยกขั้วสองขั้วเข้าด้วยกัน ซึ่งช่วยลดความยุ่งยากในการจัดการการป้องกันและการบำรุงรักษาระบบ

2. คะแนนปัจจุบันสูง

อัตรา 125A ทำให้เบรกเกอร์ประเภทนี้เหมาะสำหรับการใช้งานระบบจ่ายกระแสตรงที่มีกระแสสูงกว่า ซึ่งพิกัด MCB ที่น้อยกว่าจะให้ความจุที่เพียงพอ กลุ่มผลิตภัณฑ์ YRM9-125DC ครอบคลุมตัวเลือกกระแสพิกัด 80A–125A

3. ความสามารถด้านแรงดันไฟฟ้ากระแสตรง

ความสามารถด้านแรงดันไฟฟ้ากระแสตรงถือเป็นข้อพิจารณาสำคัญเมื่อซื้ออุปกรณ์ป้องกันวงจร ข้อมูลจำเพาะของผลิตภัณฑ์ระบุการกำหนดค่าตั้งแต่ 250VDC ถึง 1000VDC ตามการจัดเสา ทำให้ตระกูลนี้สามารถใช้ได้กับสถาปัตยกรรม DC หลายแบบ

4. ความจุทำลาย 10kA

ข้อมูลผลิตภัณฑ์ YRM9-125DC ระบุว่าพิกัดทำลาย 10kA. คุณลักษณะนี้มีความสำคัญเมื่อประเมินว่าอุปกรณ์ป้องกันสามารถขัดขวางกระแสไฟลัดที่คาดว่าจะเกิดขึ้นที่จุดติดตั้งที่ต้องการได้อย่างปลอดภัยหรือไม่

5. การติดตั้งราง DIN

การติดตั้งราง DIN ช่วยให้ติดตั้งได้สะดวกในชุดจ่ายไฟฟ้าและตู้ควบคุม นอกจากนี้ยังช่วยให้ผู้วางระบบและผู้รับเหมาไฟฟ้าเปลี่ยนและบำรุงรักษาได้ง่ายขึ้นอีกด้วย

6. การปฏิบัติตามมาตรฐานสากล

เอกสารประกอบผลิตภัณฑ์ระบุการปฏิบัติตามข้อกำหนดIEC 60947-2และกิกะไบต์/ที 14048.2. ผู้ซื้อควรตรวจสอบเอกสารรับรองและการทดสอบที่เกี่ยวข้องสำหรับรุ่นที่แน่นอนและตลาดที่ต้องการก่อนการจัดซื้อ

ข้อกำหนดทางเทคนิคมีอะไรบ้าง?

ข้อมูลจำเพาะทางเทคนิคควรเป็นจุดเริ่มต้นในการพิจารณาว่าเบรกเกอร์ขนาดเล็ก 2P 125A เหมาะสำหรับการติดตั้ง DC โดยเฉพาะหรือไม่

ข้อมูลจำเพาะข้างต้นอิงตามข้อมูลผลิตภัณฑ์ที่เผยแพร่ของผู้ผลิต เนื่องจากความสามารถด้านแรงดันไฟฟ้าและกระแสไฟฟ้าขึ้นอยู่กับการกำหนดค่าขั้วและเงื่อนไขการติดตั้งที่แน่นอน ทีมวิศวกรจึงควรยืนยันการเลือกขั้นสุดท้ายโดยเทียบกับเอกสารทางเทคนิคล่าสุดก่อนสั่งซื้อ

พวกเขาใช้กันทั่วไปที่ไหน?

การผสมผสานการป้องกันไฟฟ้ากระแสตรง ความจุกระแสไฟฟ้าสูง และการติดตั้งราง DIN ขนาดกะทัดรัด ทำให้เบรกเกอร์ประเภทนี้เหมาะสำหรับการใช้งานทางไฟฟ้าหลายประเภท

ระบบไฟฟ้าโซลาร์เซลล์พลังงานแสงอาทิตย์

การติดตั้งระบบไฟฟ้าโซลาร์เซลล์ประกอบด้วยวงจรไฟฟ้ากระแสตรงหลายวงจรระหว่างแผงเซลล์แสงอาทิตย์ อุปกรณ์รวม ตัวควบคุม แบตเตอรี่ และอินเวอร์เตอร์ เบรกเกอร์วงจรไฟฟ้ากระแสตรงที่เลือกอย่างเหมาะสมสามารถให้การป้องกันและการแยก ณ จุดที่เหมาะสมในสถาปัตยกรรมการกระจาย

ระบบการสื่อสาร

โครงสร้างพื้นฐานโทรคมนาคมและการสื่อสารมักอาศัยการกระจายพลังงานไฟฟ้ากระแสตรง การป้องกันวงจรที่เชื่อถือได้ช่วยแยกสาขาที่ผิดพลาดและสนับสนุนการบำรุงรักษาโดยไม่ต้องปิดวงจรที่ไม่ได้รับผลกระทบโดยไม่จำเป็น

แผงกระจาย DC

ระบบควบคุมอุตสาหกรรมและตู้จ่ายไฟ DC สามารถใช้เซอร์กิตเบรกเกอร์ขนาดเล็กที่ได้รับการจัดอันดับอย่างเหมาะสมเพื่อปกป้องวงจรขาออกแต่ละวงจร ในขณะเดียวกันก็รักษากลยุทธ์การป้องกันที่มีโครงสร้างไว้

การจัดเก็บพลังงานและอุปกรณ์ DC ที่เกี่ยวข้อง

ในกรณีที่ระบบไฟฟ้ากระแสตรงต้องการการป้องกันไฟฟ้ากระแสสลับที่สูงกว่า เบรกเกอร์ที่ได้รับการจัดอันดับอย่างเหมาะสมสามารถเป็นส่วนหนึ่งของสถาปัตยกรรมการป้องกันโดยรวมได้ อย่างไรก็ตาม การใช้งานกักเก็บพลังงานแบตเตอรี่จำเป็นต้องมีการประเมินกระแสไฟผิดปกติ แรงดันไฟฟ้า ความสามารถในการหยุดชะงัก การประสานงาน และมาตรฐานที่บังคับใช้อย่างรอบคอบ

คุณควรเลือก DC Circuit Breaker ที่เหมาะสมได้อย่างไร?

การเลือกเซอร์กิตเบรกเกอร์ขนาดเล็ก 2P 125A ไม่ควรยึดตามจำนวนกระแสไฟเพียงอย่างเดียว กระบวนการคัดเลือกที่เชื่อถือได้จะพิจารณาสภาพแวดล้อมทางไฟฟ้าทั้งหมด

1. ยืนยันแรงดันไฟฟ้าของระบบพิกัดแรงดันไฟฟ้ากระแสตรงของเบรกเกอร์ต้องเป็นไปตามหรือเกินกว่าข้อกำหนดของระบบจริง
2. คำนวณกระแสการออกแบบเลือกกระแสไฟที่กำหนดที่เหมาะสมสำหรับโหลดต่อเนื่องและข้อกำหนดการออกแบบทางไฟฟ้าที่เกี่ยวข้อง
3. กำหนดกระแสไฟฟ้าลัดวงจรในอนาคตความสามารถในการแตกหักต้องเหมาะสมกับระดับความผิดปกติที่จุดติดตั้ง
4. ตรวจสอบการกำหนดค่าเสายืนยันว่าสถาปัตยกรรมระบบจำเป็นต้องมีการป้องกัน 1P, 2P, 3P หรือ 4P
5. ตรวจสอบความเข้ากันได้ของตัวนำขนาดสายเคเบิล ขั้วต่อ วิธีการเชื่อมต่อ และเงื่อนไขการติดตั้ง ควรเข้ากันได้กับเบรกเกอร์ที่เลือก
6. ทบทวนมาตรฐานและการรับรองตรวจสอบให้แน่ใจว่าเอกสารประกอบของผลิตภัณฑ์เป็นไปตามกฎระเบียบและข้อกำหนดของลูกค้าที่เกี่ยวข้องกับตลาดเป้าหมาย
7. พิจารณาการติดตั้งและบำรุงรักษาการติดตั้งราง DIN และการระบุที่ชัดเจนสามารถปรับปรุงการจัดระเบียบแผงและประสิทธิภาพการบริการได้

สำหรับทีมจัดซื้อที่กำลังมองหาผู้ผลิตหรือผู้จำหน่ายของจีนเอกสารทางเทคนิคควรได้รับการประเมินควบคู่ไปกับความสามารถในการผลิต กระบวนการควบคุมคุณภาพ การรับรอง ความสามารถในการจัดส่ง และการสนับสนุนหลังการขาย

คุณควรพิจารณาอะไรระหว่างการติดตั้ง?

การติดตั้งที่ถูกต้องมีความสำคัญพอๆ กับการเลือกเบรกเกอร์ที่ถูกต้อง อุปกรณ์ป้องกันวงจรคุณภาพสูงไม่สามารถชดเชยการเดินสายที่ไม่ถูกต้อง ขนาดตัวนำไม่เพียงพอ หรือการออกแบบระบบที่ไม่เหมาะสม

• ปฏิบัติตามแผนภาพการเดินสายไฟและคำแนะนำในการติดตั้งของผู้ผลิต
• ยืนยันขั้ว DC และการระบุขั้วต่อก่อนทำการจ่ายไฟให้กับวงจร
• ใช้ตัวนำและขั้วต่อที่เหมาะสมกับกระแสไฟที่กำหนดและสภาพแวดล้อมการติดตั้ง
• ตรวจสอบแรงบิดในการขันตามเอกสารทางเทคนิคที่เกี่ยวข้อง
• ตรวจสอบแรงดันไฟฟ้าของเบรกเกอร์และความสามารถในการแตกหักโดยเทียบกับสภาวะของระบบจริง
• ตรวจสอบการเชื่อมต่อเป็นระยะๆ เพื่อดูสัญญาณของความร้อนสูงเกินไป การหลวม หรือความเสียหายทางกล
• เฉพาะบุคลากรไฟฟ้าที่ผ่านการรับรองเท่านั้นที่ควรทำการติดตั้ง ทดสอบ แก้ไขปัญหา หรือบำรุงรักษา

ข้อมูล YRM9-125DC ที่เผยแพร่ยังระบุการเชื่อมต่อสายไฟสูงสุด 25 มม.² และการติดตั้งราง DIN ทำให้ผู้ออกแบบแผงควบคุมได้รับข้อมูลที่เป็นประโยชน์เมื่อวางแผนโครงร่างตู้

คำถามที่พบบ่อย

2P หมายถึงอะไรในเบรกเกอร์ขนาดเล็ก 125A?

“2P” หมายความว่าเบรกเกอร์มีสองขั้ว ในระบบป้องกัน DC การจัดเรียงสวิตช์และการแยกที่แน่นอนควรถูกกำหนดตามสถาปัตยกรรมทางไฟฟ้าและกฎระเบียบที่บังคับใช้

2P 125A MCB เหมาะสำหรับระบบ Solar PV หรือไม่

สามารถใช้ในการใช้งานไฟฟ้าโซลาร์เซลล์ DC ที่เหมาะสม เมื่อพิกัดแรงดันไฟฟ้า พิกัดกระแส ความสามารถในการตัดกระแสไฟฟ้า การกำหนดค่าเสา และข้อกำหนดในการติดตั้งตรงกับการออกแบบระบบ YRM9-125DC ได้รับการระบุเป็นพิเศษสำหรับการใช้งานแผงเซลล์แสงอาทิตย์และการสื่อสาร

ความสามารถในการทำลายของ YRM9-125DC เป็นเท่าใด?

ข้อมูลผลิตภัณฑ์ที่เผยแพร่ระบุกพิกัดทำลาย 10kA. ความเหมาะสมที่แท้จริงยังต้องได้รับการประเมินโดยเทียบกับกระแสไฟฟ้าลัดวงจรที่คาดว่าจะเกิดขึ้นที่จุดติดตั้ง

สินค้าได้มาตรฐานอะไรบ้าง?

ผู้ผลิตระบุIEC 60947-2และกิกะไบต์/ที 14048.2เป็นมาตรฐานที่ใช้บังคับกับผลิตภัณฑ์ ผู้ซื้อควรขอเอกสารการปฏิบัติตามข้อกำหนดและการรับรองในปัจจุบันสำหรับข้อกำหนดการจัดซื้อเฉพาะของตน

อายุการใช้งานทางกลคืออะไร?

ข้อมูลจำเพาะที่เผยแพร่ระบุอายุการใช้งานทางกลของ20,000 รอบ. อายุการใช้งานจริงขึ้นอยู่กับสภาพการทำงาน ความถี่ในการเปลี่ยน สภาพแวดล้อม และข้อกำหนดในการใช้งาน

บทสรุป

การป้องกันวงจรไฟฟ้ากระแสตรงที่เชื่อถือได้นั้นต้องการมากกว่าแค่การเลือกเบรกเกอร์ที่มีพิกัดกระแสที่ถูกต้อง เหมาะสมเบรกเกอร์ขนาดเล็ก 2P 125Aควรรวมความสามารถด้านแรงดันไฟฟ้ากระแสตรงที่เหมาะสม ความสามารถในการแตกหัก การกำหนดค่าเสา ความเข้ากันได้ในการติดตั้ง และมาตรฐานที่เป็นที่ยอมรับ แพลตฟอร์ม YRM9-125DC จาก Galaxy Fuse ได้รับการออกแบบมาเพื่อการใช้งานต่างๆ รวมถึงระบบไฟฟ้าโซลาร์เซลล์และการสื่อสาร โดยมีข้อกำหนดที่เผยแพร่ซึ่งรวมถึงกระแสไฟพิกัด 80–125A, ความสามารถในการทำลายสูงสุด 10kA, การติดตั้งราง DIN และการปฏิบัติตาม IEC 60947-2 และ กิกะไบต์/ที 14048.2

หากคุณกำลังจัดหาอุปกรณ์ป้องกันวงจรไฟฟ้ากระแสตรงที่เชื่อถือได้สำหรับโครงการไฟฟ้าโซลาร์เซลล์ ระบบสื่อสาร แผงจำหน่าย หรือการใช้งานทางอุตสาหกรรมอื่นๆติดต่อเราเพื่อหารือเกี่ยวกับแรงดันไฟฟ้า กระแสไฟฟ้า การกำหนดค่าขั้ว ข้อกำหนดการติดตั้ง และข้อกำหนดเฉพาะของโครงการ Galaxy Fuse สามารถให้ข้อมูลผลิตภัณฑ์และการสนับสนุนทางเทคนิคเพื่อช่วยคุณระบุโซลูชันการป้องกันวงจรที่เหมาะสม
