วิธีการเดินสายของเบรกเกอร์วงจร DC คืออะไร?

ในระบบแหล่งจ่ายไฟ DC เช่นการผลิตพลังงานพลังงานใหม่การขนส่งทางรถไฟและศูนย์ข้อมูลเบรกเกอร์วงจร DC เป็นอุปกรณ์หลักเพื่อความปลอดภัยของวงจร วิธีการเดินสายของพวกเขาส่งผลโดยตรงต่อเสถียรภาพของระบบและประสิทธิภาพการป้องกันความผิดพลาด ตามสถานการณ์ของแอปพลิเคชันและลักษณะการโหลดDC Circuit Breakersส่วนใหญ่แบ่งออกเป็นสายไฟขั้วเดี่ยวการเดินสายไฟสองขั้วการเดินสายแหวนและสายไฟผสม แต่ละวิธีมีข้อได้เปรียบทางเทคนิคที่ไม่ซ้ำกันและขอบเขตของการใช้งาน

การเดินสายเสาเดียว: โซลูชันพื้นฐานที่เรียบง่ายและมีประสิทธิภาพ

การเดินสายแบบขั้วเดี่ยวเป็นวิธีการเชื่อมต่อเบรกเกอร์ DC ที่พบมากที่สุด มันควบคุมสายบวกหรือลบผ่านเบรกเกอร์วงจรเดียวและมักใช้ในระบบการกระจายพลังงาน DC แรงดันต่ำ ในอินเวอร์เตอร์สตริงของการผลิตพลังงานแสงอาทิตย์โซลาร์เซลล์เบรกเกอร์วงจรเดี่ยวเชื่อมต่อกันในซีรีส์กับเส้นบวก เมื่อเกิดความผิดพลาดในกระแสไฟฟ้าหรือลัดวงจรวงจรความผิดพลาดสามารถถูกตัดออกได้อย่างรวดเร็ว วิธีนี้มีโครงสร้างที่เรียบง่ายและต้นทุนต่ำ แต่ไม่สามารถแยกเสาบวกและลบได้ในเวลาเดียวกัน จะต้องใช้กับอุปกรณ์ป้องกันสายดิน เหมาะสำหรับสถานการณ์ที่ไวต่อพื้นที่และค่าใช้จ่ายเช่นระบบจัดเก็บพลังงานภายในบ้าน

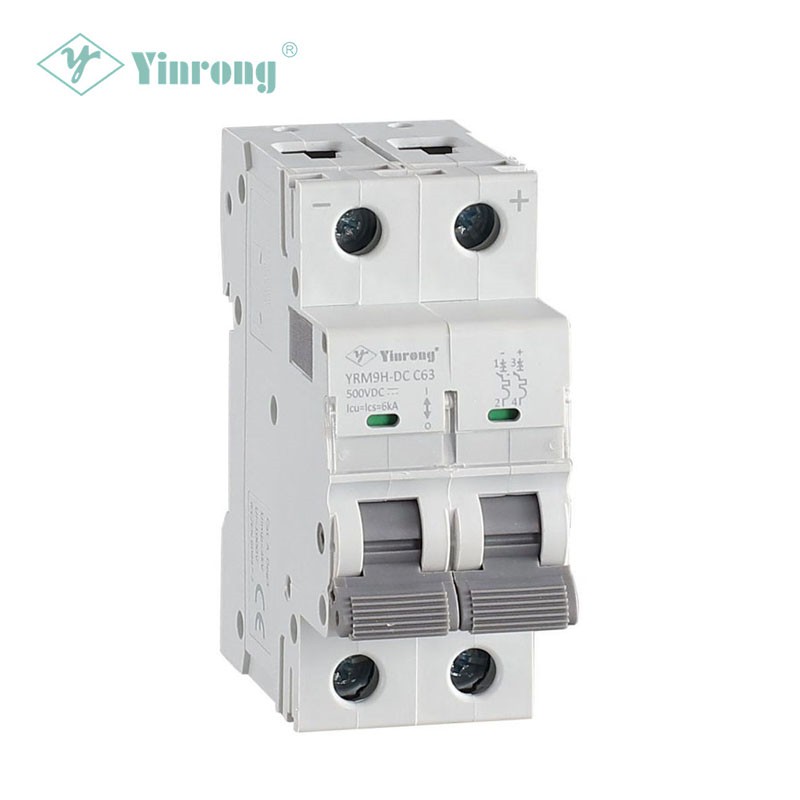

การเดินสายสองขั้ว: การป้องกันแบบเต็มความปลอดภัยสูง

การเดินสายสองขั้วใช้เบรกเกอร์วงจรสองตัวเพื่อควบคุมเส้นบวกและลบตามลำดับซึ่งสามารถตระหนักถึงการตัดเสาบวกและลบพร้อมกันช่วยปรับปรุงความสามารถในการแยกความผิดอย่างมีนัยสำคัญ ในระบบจ่ายไฟของแรงฉุดของการขนส่งทางรถไฟในเมืองเบรกเกอร์ Bipolar Circuit เชื่อมต่อเป็นอนุกรมกับเสาบวกและลบของเครือข่ายการติดต่อ เมื่อเกิดการลัดวงจรแบบเฟสถึงเฟสหรือความผิดพลาดบนสายดินจะสามารถตัดกระแสไฟเต็มขั้วได้อย่างรวดเร็วเพื่อป้องกันไม่ให้เกิดความผิดพลาดจากการแพร่กระจาย เมื่อเทียบกับการเดินสายแบบ UNIPOLAR โซลูชันสองขั้วนั้นปลอดภัยกว่า แต่ค่าใช้จ่ายอุปกรณ์และความต้องการพื้นที่การติดตั้งเพิ่มขึ้น มันเหมาะสำหรับระบบ DC แรงดันสูงและความจุขนาดใหญ่เช่นสถานีแปลงกระแสไฟฟ้าแรงดันไฟฟ้าแรงสูง (HVDC） สถานีแปลง

การเดินสายแหวน: การออกแบบซ้ำซ้อนทำให้มั่นใจได้ว่าแหล่งจ่ายไฟอย่างต่อเนื่อง

การเดินสายแหวนเชื่อมต่อเบรกเกอร์วงจร DC หลายตัวเข้ากับเครือข่ายวงปิดและตระหนักถึงความซ้ำซ้อนของแหล่งจ่ายไฟผ่านการควบคุมแบบแบ่งส่วน ในระบบ DC Power Supply (DC UPS) ของศูนย์ข้อมูลการเดินสายแหวนช่วยให้เบรกเกอร์วงจรอื่น ๆ สามารถปิดและรักษาแหล่งจ่ายไฟได้โดยอัตโนมัติเมื่อเบรกเกอร์ใด ๆ ล้มเหลวช่วยปรับปรุงความน่าเชื่อถือของระบบอย่างมาก วิธีนี้จะต้องรวมเข้ากับกลยุทธ์การควบคุมอัจฉริยะเพื่อตรวจสอบสถานะของเบรกเกอร์แต่ละตัวแบบเรียลไทม์และสลับอย่างรวดเร็ว มันมักจะใช้ในสถานการณ์ที่มีความต้องการสูงมากสำหรับความต่อเนื่องของแหล่งจ่ายไฟ แต่ความซับซ้อนของการเดินสายและค่าใช้จ่ายในการควบคุมสูง

การเดินสายไฮบริด: ปรับแต่งตามความต้องการที่ซับซ้อน

สำหรับสภาพการทำงานที่ซับซ้อนการเดินสายไฮบริดรวมหลายวิธีเพื่อให้ได้การเติมเต็มการทำงาน ตัวอย่างเช่นในกริดพลังงาน DC ของเรือสายจ่ายไฟหลักใช้การเดินสายสองขั้วเพื่อความปลอดภัยในขณะที่สาขาโหลดทุติยภูมิใช้การเดินสายเสาเดียวเพื่อลดต้นทุน โครงการ Microgrid พลังงานใหม่บางโครงการรวมการเดินสายแหวนเข้ากับเบรกเกอร์วงจรสองขั้วเพื่อพิจารณาแหล่งจ่ายไฟซ้ำซ้อนและการป้องกันแบบเต็มขั้ว การเดินสายไฮบริดจะต้องปรับแต่งตามทอพอโลยีของระบบลักษณะการโหลดและข้อกำหนดการป้องกันซึ่งทดสอบความสามารถในการแก้ปัญหาที่ครอบคลุมของทีมวิศวกรรม

ด้วยการพัฒนาอย่างรวดเร็วของอุตสาหกรรมพลังงานใหม่DC Circuit Breaker เทคโนโลยีการเดินสายกำลังพัฒนาไปสู่การบูรณาการและความฉลาด เบรกเกอร์วงจรรุ่นใหม่รองรับการตรวจสอบระยะไกลและความผิดพลาดผ่านเซ็นเซอร์ในตัวและโมดูลการสื่อสารในตัวและด้วยโซลูชันการเดินสายที่เหมาะสมที่สุดมันสามารถปรับปรุงความปลอดภัยและการดำเนินงานและประสิทธิภาพการบำรุงรักษาของระบบ DC ต่อไป เมื่อเลือกและออกแบบองค์กรจำเป็นต้องพิจารณาระดับแรงดันไฟฟ้าของระบบอย่างครอบคลุมลักษณะการโหลดและเศรษฐกิจและเลือกโซลูชันการเดินสายที่เหมาะสมที่สุดเพื่อสร้างสายป้องกันที่แข็งแกร่งสำหรับการทำงานที่มั่นคงของระบบไฟฟ้า
